В этой инструкции разберём весь путь от подготовки стены до первого включения — для накопительного бойлера и для проточного нагревателя отдельно, потому что схемы у них разные.

Накопительный или проточный: что выбрать перед покупкой

Прежде чем разбираться со схемой монтажа, стоит понять, какой тип прибора вам подходит — от этого зависят требования к проводке и трубам. Разница на бумаге кажется небольшой. На деле — принципиальная.

Что нужно проверить перед тем как установить водонагреватель

Перед монтажом нужно проверить четыре вещи: прочность стены, давление и подачу воды, наличие заземлённой розетки и состояние проводки. Пропустите хоть один пункт — и потом придётся штробить стену повторно или менять автомат в щитке.

Первым делом — вода. Перекройте кран на стояке холодной воды заранее, а не в момент, когда сверло уже в патроне дрели. Если в квартире старые запорные краны и они не держат — это отдельный повод вызвать сантехника по месту жительства до начала работ, а не после протечки.

Второй пункт — электричество. Водонагреватель мощностью свыше 3,5 кВт требует отдельного кабеля с заземлением и автомата на 16 А:

«Электросеть для водонагревателя должна быть защищена автоматическим выключателем с заземлением, розетка — класс защиты не ниже IPX4» — СП 256.1325800.2016, п. 5.1.2, п. 6.1.4 (Минстрой России). https://docs.cntd.ru/document/571466888

Третий пункт — сама стена: она должна держать вес бойлера с полным баком воды, а это до 100–150 кг в зависимости от объёма.

«Стена должна выдерживать нагрузку не менее двойной массы устройства с водой, прочность материала — не ниже 10 МПа» — СП 71.13330.2017, п. 4.3.2. https://docs.cntd.ru/document/571466890

Четвёртый — доступ к трубам: подводка холодной и горячей воды должна быть в пределах длины гибких шлангов, без натяжения и лишних изгибов.

Как выбрать место установки в ванной, кухне или квартире

Место установки выбирают по трём критериям: близость к точке водоразбора, доступ для обслуживания и прочность стены. Установить водонагреватель в ванной проще всего над стиральной машиной или рядом со смесителем — чем короче трубы, тем меньше теплопотерь и меньше фитингов, где может потечь.

На кухне логика та же: место рядом с мойкой сокращает длину подводки. В квартире в целом действует правило — чем ближе прибор к общему стояку, тем проще врезка и тем меньше риск падения давления в дальних точках. Отдельно стоит оставить свободные 15–20 см сверху и снизу бойлера — там расположены патрубки и клапан, к которым нужен доступ при обслуживании.

Официальных СНиП с конкретными цифрами зазоров и высоты установки для бытовых водонагревателей на 2026 год не существует — эти параметры производители прописывают в паспорте конкретной модели, а не в федеральных стандартах. Многие спрашивают, как устанавливают водонагреватель в ванной «по правилам» — а строгих правил, по сути, нет, есть только паспорт прибора и здравый смысл. Место должно быть сухим, с доступом розетки и без прямого попадания брызг из душа.

Какие требования к стене, проводке и розетке нужно учесть

Стена должна выдерживать не менее двойной массы устройства с водой — это норма СП 71.13330.2017, п. 4.3.2 (ранее в практике часто ориентировались на запас «в полтора раза», но это не соответствует действующему нормативу). Для бетонных и кирпичных стен подойдут анкеры диаметром от 10–12 мм: бетон класса B15 и выше держит нагрузку до 150 кг на анкер, а полнотелый кирпич — при заделке анкера на глубину от 80 мм. Если планируете крепить бойлер в пеноблок или газобетон, изучите крепление на химический анкер — обычный дюбель в такой стене держит не больше 40 кг. Гипсокартон вообще не рассчитан на такой вес без металлического каркаса-усиления. Если стены в квартире именно такие — вешать 80-литровый бойлер напрямую нельзя, нужна закладная или отдельная опорная конструкция.

По электрике действует отдельное требование: розетка для водонагревателя должна располагаться не ближе 60 см от источников воды и иметь класс защиты не ниже IPX4.

«Электророзетка для водонагревателя должна иметь заземляющий контакт и располагаться не ближе 60 см от источников воды, класс защиты — IPX4» — СП 256.1325800.2016, п. 5.1.2. URL: https://docs.cntd.ru/document/571466888

Подключать бойлер через удлинитель или переходник — прямой путь к перегреву контактов и пожару в щитке, даже если прибор маломощный.

✅ Чек-лист: готовность к монтажу водонагревателя

• Вода на стояке перекрыта, краны исправны
• Место установки выбрано: доступ к трубам и розетке есть
• Стена держит вес бойлера с запасом (анкеры подобраны по материалу стены)
• Розетка с заземлением, класс защиты IPX4+, находится не ближе 60 см от воды
• Электросеть выдержит нагрузку прибора: автомат 16 А, сечение кабеля от 2,5 мм²

Какие инструменты и материалы нужны для подключения водонагревателя

Для монтажа нужны три группы вещей: инструмент для крепления, фитинги для гидравлики и материалы и инструменты для герметизации резьбы. Собрать всё заранее — значит не бегать в магазин с наполовину разобранной сантехникой в руках.

Из инструмента понадобится перфоратор или ударная дрель со сверлом по бетону, разводной ключ, набор гаечных ключей, отвёртка и молоток. Из сантехнических материалов — гибкая подводка (по сути, тот же гибкий шланг, только армированный), два шаровых крана DN15, тройники из латуни с резьбой 1/2 дюйма и предохранительный клапан на давление срабатывания 6–7 бар. Для герметизации резьбовых соединений используют фум-ленту (10–12 оборотов вокруг резьбы) или сантехническую нить типа Тангит — оба варианта одинаково надёжны при аккуратной намотке без перекоса фитинга.

«Гибкая подводка должна быть выполнена из нержавеющей стали с армированием, рабочее давление — не менее 10 бар, срок службы — не менее 10 лет»

Дефицит хотя бы одного пункта из списка — повод отложить монтаж, а не «доделать потом изолентой». Клапан и подводка не взаимозаменяемы.

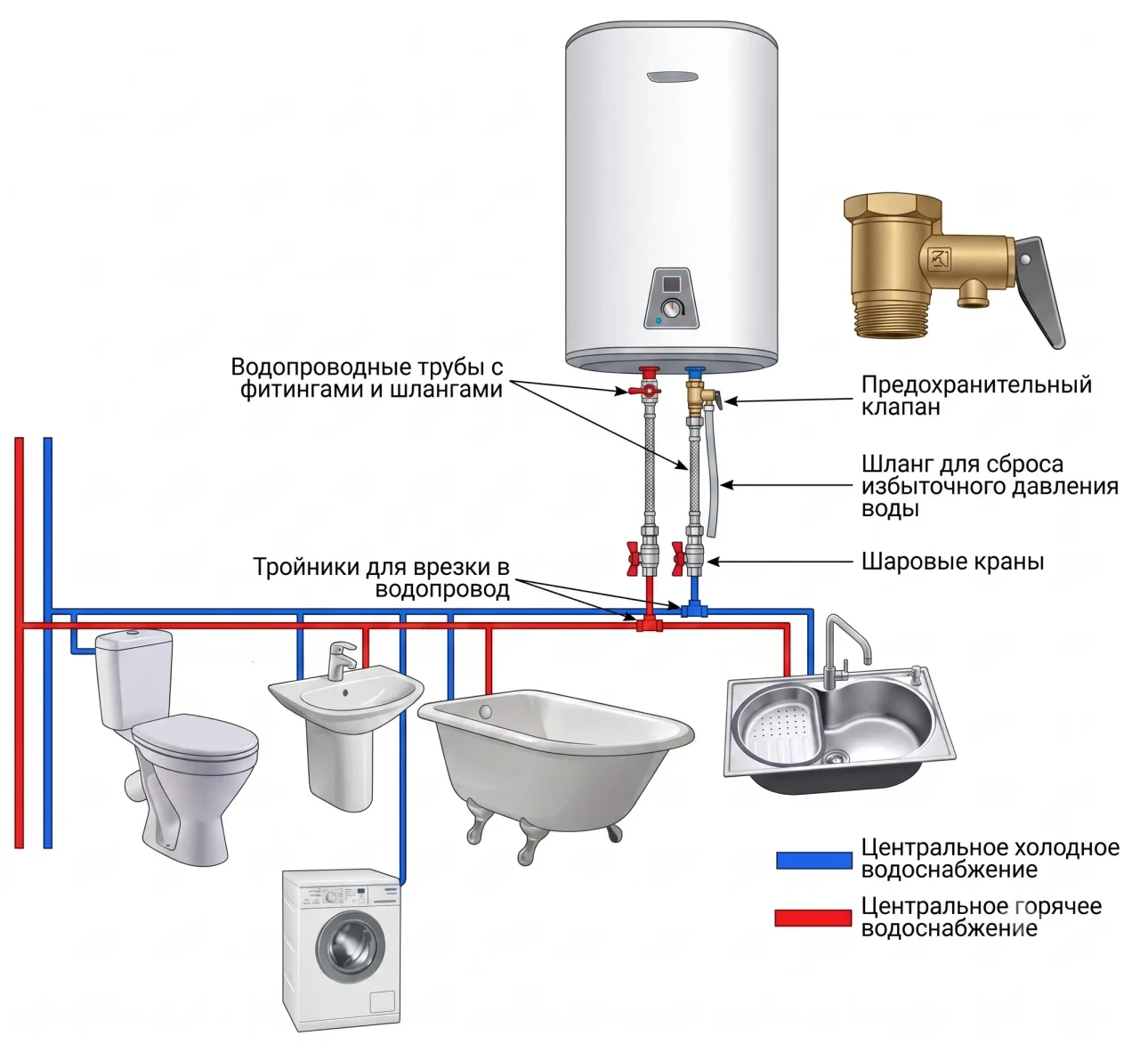

Схема подключения водонагревателя к водопроводу

Общая схема одинакова для большинства моделей: от стояка холодной воды через шаровой кран и предохранительный клапан вода идёт в бак, а от бака через второй шаровой кран горячая вода выходит к смесителю. Тройники на обеих магистралях позволяют не перекрывать воду во всей квартире при обслуживании бойлера. Подробный порядок сборки узлов — в разделе «Как подключить накопительный водонагреватель» ниже.

Схема подключения водонагревателя к водопроводу

Как подключить накопительный водонагреватель к водопроводу

Накопительный бойлер подключают в два этапа: сначала холодную воду через клапан и краны, затем горячую — к внутренней разводке квартиры. Между этапами нужно проверить герметичность каждого соединения, прежде чем закрывать доступ к трубам гипсокартоном или коробом.

«На входе холодной воды в водонагреватель должен быть установлен предохранительный клапан с давлением схода, не превышающим 1,5 рабочего давления бака»

Без клапана при нагреве вода расширяется, давление внутри бака растёт, и в какой-то момент металл не выдерживает.

Как подключить холодную воду к бойлеру

1. Перекройте воду на стояке холодной воды.
2. Врежьте тройник в магистраль холодной воды диаметром ½ дюйма.
3. На боковой отвод тройника поставьте шаровой кран для отсечки — он должен быть шаровым, с ручным приводом и герметичностью не ниже класса А (СП 30.13330.2020, п. 6.1.4, https://docs.cntd.ru/document/1311681863).
4. Сразу после крана установите предохранительный клапан стрелкой в сторону бойлера.
5. Соедините клапан с патрубком холодной воды бойлера (синяя маркировка) гибкой подводкой длиной не более 1,5 метра, без натяжения шланга.
6. Уплотните все резьбовые соединения фум-лентой (3–4 слоя) или нитью — при условии, что резьба не сорвана и не имеет заусенцев.
7. Затяните фитинг руками до упора плюс четверть оборота ключом — перетянутый фитинг трескается не сразу, а через месяц-два эксплуатации.

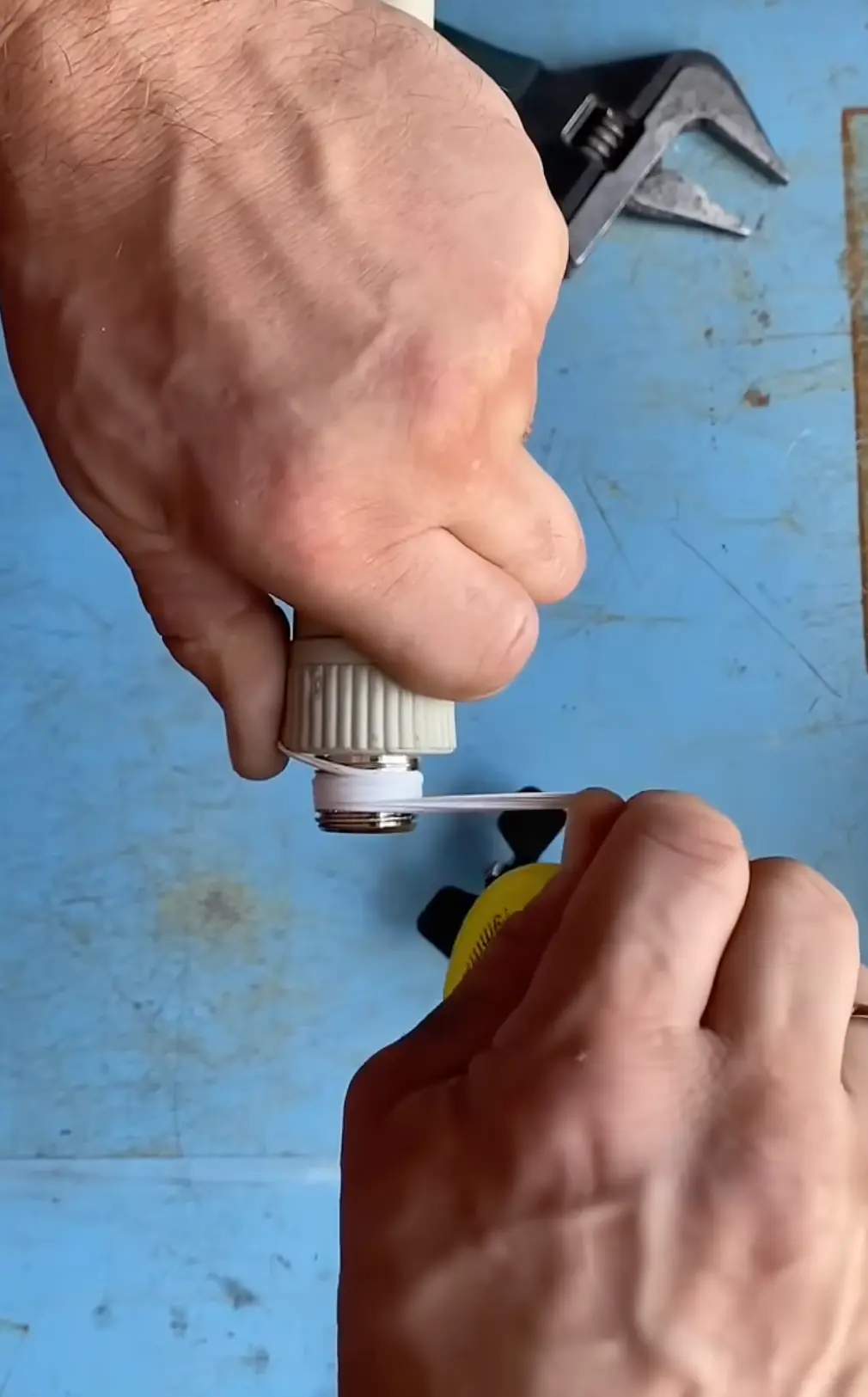

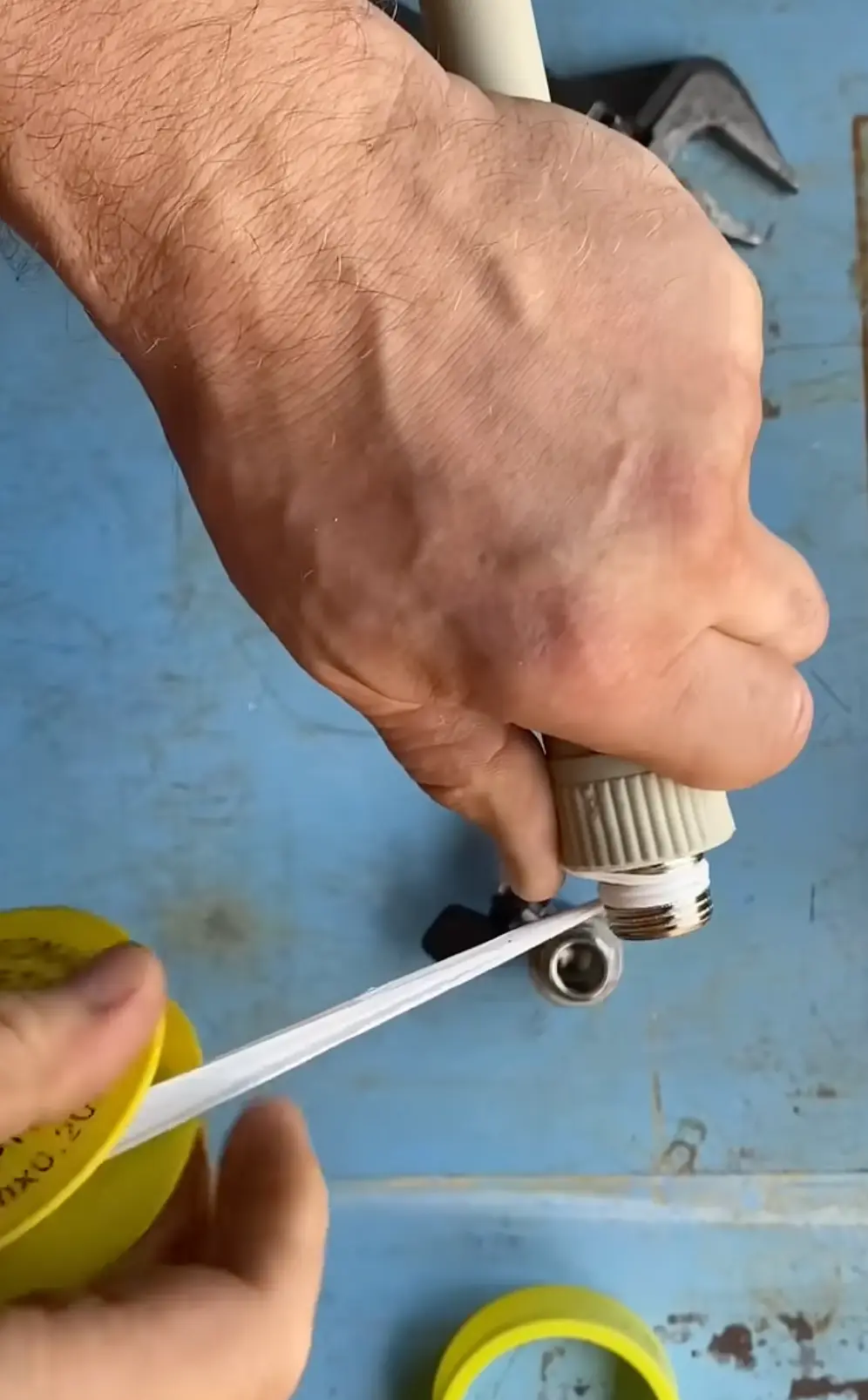

Правильно намотанная фум-лента на резьбу перед установкой предохранительного клапана.

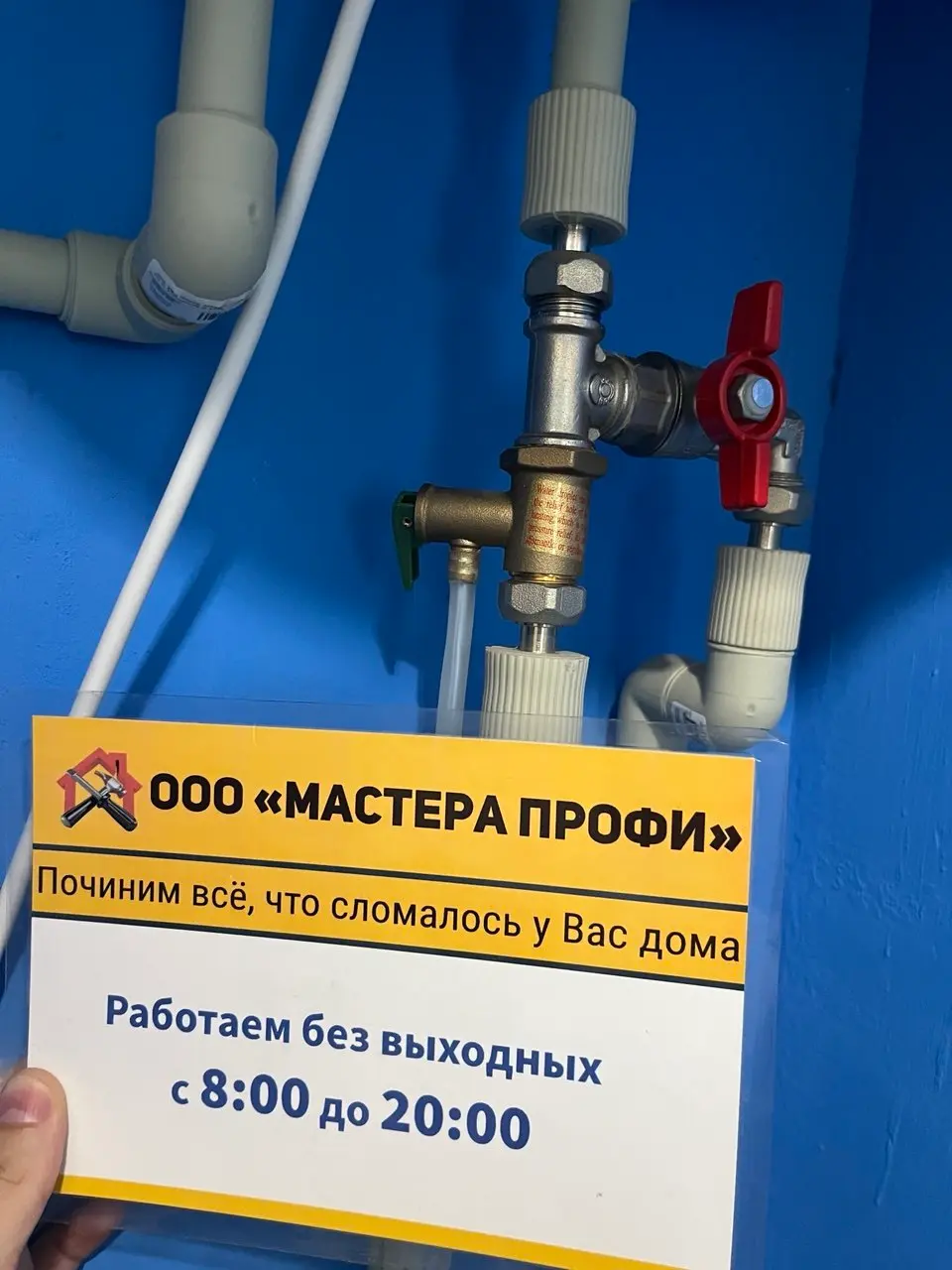

Установленный предохранительный клапан с дренажной трубкой на входе холодной воды бойлера.

Как подключить выход горячей воды от бойлера к смесителю

1. Перекройте стояк горячего водоснабжения — иначе вода из общедомовой сети продолжит поступать в разводку, и работать с открытым патрубком будет невозможно.
2. Установите на патрубок горячей воды (красная маркировка) шаровой кран.
3. Соедините кран гибкой подводкой с тройником на линии ГВС, откуда вода расходится к точкам водоразбора — смесителю в ванной, на кухне, к душевой лейке.
4. После сборки обеих линий, но до включения прибора в сеть, откройте горячую воду на смесителе и дождитесь, пока из бака выйдет воздух и появится сплошная струя без пузырьков — это признак того, что бак полностью заполнен.

В моей практике такие ситуации разбирались не раз: клиентка обратилась после того, как самостоятельно поставленный бойлер начал подтекать через месяц — при диагностике выяснилось, что предыдущий монтажник поставил обычный обратный клапан вместо предохранительного, и бак постепенно раздувало избыточным давлением. Мастер заменил клапан на штатный с давлением сброса 6 бар, пересобрал узел подводки и проверил герметичность под нагрузкой — протечка исчезла, а клиентка позже подтвердила в отзыве на карте, что «автоматы не выбивает» и всё «работает стабильно» после нашей работы с электрикой в той же квартире.

Как подключить водонагреватель к электросети после монтажа

Электрическое подключение делают строго после завершения гидравлики и проверки герметичности всех соединений — включать прибор в розетку раньше нельзя даже «на пробу». Порядок обратный монтажу труб: сначала вода, потом ток.

Для водонагревателя мощностью до 3,5 кВт достаточно медного кабеля ВВГнг сечением от 1,5 мм², а для моделей мощнее — сечение увеличивают до 2,5 мм² и выше. Обязательное условие — отдельная линия от щитка, без объединения с другими бытовыми приборами (в том числе с линией подключения электроплиты, даже если кажется, что запаса по мощности хватит), и защита автоматическим выключателем на 16 А в паре с УЗО или дифавтоматом с током отключения не выше 30 мА. В зонах повышенной влажности (ближе к ванне или душевой) предпочтительнее ставить УЗО с порогом 10 мА — это требование учтено в обновлённых редакциях ГОСТ Р 50571.6.

Разводить провода без заземляющего контакта, тянуть кабель от розетки на кухне «через удлинитель» или ставить обычный автомат без УЗО — это те решения, за которые потом расплачивается страховая компания или сам хозяин квартиры, если случается замыкание во влажном помещении.

Первый запуск: как заполнить бак, открыть воду и включить водонагреватель

Первый запуск делают в строгом порядке: сначала заполняют систему водой и стравливают воздух, только потом включают питание. Нарушение этой последовательности — самая частая причина гарантийных обращений в первую неделю после установки.

▶️ Пошаговый запуск:

1. Откройте кран подачи холодной воды на входе бойлера.
2. Откройте смеситель горячей воды в ванной или на кухне и оставьте открытым.
3. Дождитесь, пока из смесителя пойдёт сплошная струя без пузырьков воздуха — это признак полного заполнения бака.
4. Закройте смеситель.
5. Осмотрите все резьбовые соединения и клапан на предмет капель и подтёков.
6. При отсутствии протечек подключите прибор к электросети через УЗО.
7. Через 15–20 минут проверьте температуру воды на выходе — она должна плавно расти.

Если после подключения питания на смесителе капает или сифонит воздух из-под клапана — прибор сразу отключают от сети и повторно проверяют затяжку фитингов.

«Первый запуск водонагревателя допускается только после полного заполнения бака водой и проверки герметичности всех соединений» — Технический регламент ФЗ № 384, п. 4.2.1; СП 30.13330.2020, п. 7.1.5. https://docs.cntd.ru/document/571466900

Иначе есть риск разрыва внутреннего бака при нагреве.

Как подключить проточный водонагреватель

Если вы уже разобрались с накопительным бойлером, но рассматриваете и компактный проточный вариант — вот отдельная логика подключения: у него нет бака-накопителя, вода нагревается прямо во время прохождения через прибор, поэтому требования к давлению в трубе и мощности нагревателя куда строже. Кстати, установить проточный водонагреватель часто хотят именно арендаторы — прибор компактный и не требует капитальных переделок.

Проточный водонагреватель подключают напрямую в разрыв водопроводной трубы или на отдельную ветку к одной точке — конкретная схема зависит от того, напорная это модель или безнапорная. Ориентировочно минимальное рабочее давление для запуска большинства бытовых проточных нагревателей составляет 0,05–0,1 МПа (0,5–1 бар), а максимальное допустимое — до 0,8 МПа; точные цифры для конкретной модели уточняйте в паспорте прибора, так как разные производители нормируют эти значения по-разному. При потоке воды 5–10 литров в минуту и мощности прибора 4–6 кВт вода нагревается на 25–35 °C — этого достаточно для комфортного душа, но не всегда хватает для одновременного открытия двух точек разбора.

Подключение напорного проточного водонагревателя

Напорный проточный водонагреватель встраивают в разрыв трубы холодной воды и подключают к одному или нескольким смесителям одновременно, потому что модель рассчитана на подачу воды под давлением из общей сети. Установка похожа на подключение бойлера: тройник на магистрали, шаровые краны на входе и выходе, гибкая подводка к патрубкам.

Ключевая разница в другом — предохранительный клапан на напорной модели ставить не обязательно, поскольку прибор не накапливает воду и не создаёт избыточного давления при нагреве, как это делает бак. Зато важно проверить сечение подводящей трубы: слишком тонкая труба не даст нужного напора, и мощный нагреватель просто не сможет раскрыть заявленную производительность.

Установка безнапорного проточного водонагревателя на одну точку

Безнапорный проточный водонагреватель устанавливают только на одну точку водоразбора и никогда — на несколько кранов одновременно. Причина строго техническая: у безнапорной модели нет обратного клапана и запаса на сброс давления, поэтому она рассчитана на смеситель, встроенный прямо в комплект прибора.

Ставить обычный запорный кран на выходе горячей воды из безнапорного прибора запрещено категорически — при закрытии крана вода внутри нагревателя перестаёт двигаться, мгновенно перегревается почти до кипения, и корпус прибора не выдерживает возникшего давления. На это прямо указывают официальные инструкции производителей проточных нагревателей: закрытие выхода на такой модели ведёт к термическому разрушению корпуса, а не просто к отключению воды.

Частые ошибки при подключении водонагревателя к водопроводу

Самые частые ошибки при монтаже — это перепутанные патрубки холодной и горячей воды, отсутствие предохранительного клапана и включение прибора без воды в баке. Каждая из них не выглядит критичной в моменте, но проявляет себя через недели или месяцы эксплуатации. Знакомо, если хоть раз включали технику «на авось»?

Перепутанные вход и выход дают на выходе едва тёплую воду вместо горячей — бойлер греет, но вода уходит не туда, куда должна. Слабая герметизация резьбы фум-лентой в один-два оборота вместо десяти-двенадцати приводит к капельной протечке, которая незаметна первую неделю и превращается в потоп через месяц. Установка обратного клапана вместо предохранительного — отдельная головная боль: обратный клапан не сбрасывает избыточное давление, и бак рано или поздно раздувает изнутри. К этому же списку добавляется подключение проточного нагревателя без учёта напора в трубе: слабое давление в старом доме — и заявленная мощность прибора остаётся на бумаге производителя.

Отдельная категория ошибок — электрическая: розетка без заземления, автомат без УЗО, кабель слишком тонкого сечения для реальной мощности прибора. Такие ошибки не проявляются сразу, но именно они относятся к типовым причинам возгораний во влажных помещениях по данным разборов аварий (точная доля именно таких случаев в общей статистике пожаров не публикуется отдельно, поэтому воспринимайте это как обобщённую экспертную оценку, а не точную цифру). Если заметили у себя хотя бы один из этих признаков — не тяните, вызовите электрика в Новосибирске для диагностики линии до подключения бойлера.

Частые вопросы (FAQ)

Почему капает вода из предохранительного клапана?
Это нормальная работа клапана: при нагреве вода расширяется на 3–5% от объёма бака, и избыток сбрасывается через клапан в дренаж. Обычно капает 50–200 мл за цикл нагрева. Если капает непрерывно, даже когда бойлер выключен и остыл, — либо засорился сам клапан, либо в водопроводе слишком высокое давление, и нужен редуктор.

Нужен ли редуктор давления перед бойлером?
Да, если давление в водопроводе превышает 6 бар — это верхняя граница, на которую рассчитаны большинство предохранительных клапанов и гибких подводок. В старых домах давление обычно 3–5 бар, но в новостройках с насосными станциями оно может подниматься до 7–9 бар, поэтому перед установкой стоит уточнить показатель в управляющей компании.

Можно ли использовать гибкие шланги вместо жёстких труб?
Можно, и это самый простой вариант для самостоятельного монтажа: гибкая подводка из нержавеющей стали с армированием держит давление от 10 бар и служит не менее 10 лет (ГОСТ 31903-2012). Минус — при максимальном скачке давления в сети такие шланги стареют быстрее жёстких труб, поэтому проверяйте их состояние раз в 2–3 года.

Можно ли оставлять бойлер включённым всегда?
Современные модели с исправным термостатом рассчитаны на постоянную работу и автоматически поддерживают заданную температуру, отключая нагрев при достижении порога. Если вы уезжаете на долгий срок или не планируете пользоваться горячей водой несколько дней, разумнее слить воду и отключить прибор от сети — это снизит нагрузку на стену и предотвратит образование накипи.

Как часто нужно менять магниевый анод?
В среднем раз в 1–2 года, а при жёсткой воде — раз в 6–12 месяцев. Анод защищает бак от коррозии, принимая коррозионную нагрузку на себя. Признаки износа: долгий нагрев воды, посторонний шум, ржавый оттенок воды из крана.

Можно ли подключить бойлер в обычную розетку без заземления?
Нет. Использование незаземлённого прибора в помещении с повышенной влажностью прямо запрещено требованиями к электроустановкам низкого напряжения и опасно для жизни при малейшем повреждении изоляции ТЭНа. Если в квартире нет заземления, сначала нужно организовать его силами электрика, а не «на глазок» подключать бойлер напрямую. К слову, вопрос «как устанавливается водонагреватель без заземления» в принципе не стоит — такой монтаж недопустим по нормам безопасности.

В каких случаях лучше вызвать специалиста

Специалиста стоит вызвать, если в квартире алюминиевая проводка без заземления, ветхие общедомовые стояки или стена не позволяет использовать стандартные анкеры. В этих трёх случаях риск ошибки перекрывает экономию на вызове мастера.

Алюминиевая двухпроводная проводка без заземляющего контура, характерная для домов до 1990 года постройки, требует замены силами сертифицированного электрика — вызвать электрика по месту жительства в этом случае разумнее, чем повышать риск электротравмы и возгорания контактов самостоятельным монтажом. Ветхие общедомовые стояки старше 30 лет — тоже не зона для экспериментов: врезка тройника в трубу, которая держится на герметике и ржавчине, может закончиться прорывом не в вашей квартире, а у соседей снизу через несколько этажей. Третий случай — сложная стена: пеноблок, гипсокартонная перегородка или несущая стена со скрытой электропроводкой внутри, где сверление без предварительной проверки может привести и к короткому замыканию, и к падению бойлера через полгода эксплуатации.

«Отдельно скажу как учредитель компании, которая занимается этим 19 лет: самостоятельный монтаж экономит на вызове мастера, но не экономит на последствиях ошибки — переделка после протечки или короткого замыкания стоит в разы дороже первичной установки» — Михаил Горбатов, учредитель «Мастера Профи».

Если у вас нет уверенности хотя бы в одном из трёх пунктов — прочности стены, состоянии проводки или состоянии стояка, — разумнее доверить монтаж специалисту с профессиональным инструментом и страховкой ответственности.

В «Мастера Профи» установка водонагревателя оформляется по фиксированной смете до начала работ, с гарантией на комплексный монтаж и электронным актом выполненных работ — стоимость согласовывается на этапе диагностики и не меняется в процессе, а мастер сам привозит недостающие фитинги с чеком из магазина. Подробности и условия — на странице услуги установка водонагревателя. Из похожих случаев: клиент заказывал полную замену электрики в квартире перед установкой бытовой техники — мастер Илья Попов выполнил работы «на совесть», уложившись в пять дней вместо заявленных четырёх ради качества монтажа; в отзыве клиент отдельно отметил удобную рассрочку на материалы. Такой подход — фиксированная смета плюс договор — снимает главный страх при самостоятельной установке: непредсказуемость итоговой суммы и качества.
