Как правильно подключить электроплиту и варочную панель: полное руководство от А до Я

Самостоятельное подключение электрической плиты или варочной панели — задача, требующая максимальной ответственности и точности. Ошибка на любом этапе, от выбора кабеля до затяжки клемм, может привести к короткому замыканию, поломке дорогостоящей техники и даже пожару. Это не та работа, где можно действовать наугад.

Это руководство — ваша пошаговая инструкция. Мы подробно разберем, как подключить электроплиту к электросети своими руками, избежать типичных ошибок и сделать все безопасно и надежно, в полном соответствии с требованиями ПУЭ (Правил устройства электроустановок). Если вы не уверены в своих силах, всегда можно вызвать электрика для профессиональной установки электроплиты.

С чего начать: подготовка и проверка электросети

Прежде чем доставать инструменты, нужно провести ревизию вашей электросети. Современные электроплиты и варочные панели — мощные приборы, и старая или неправильно собранная проводка их просто не выдержит.​

1. Определите тип вашей сети: одна или три фазы?

• Однофазная сеть (220 В): Стандарт для большинства квартир в старом и новом фонде. В щитке к автомату подходят два провода (фаза и ноль), а к розетке — три (фаза, ноль и заземление).​
• Трёхфазная сеть (380 В): Чаще встречается в частных домах или новостройках с современной планировкой. Позволяет распределить нагрузку равномерно, что идеально для мощной техники.​

Как определить? Самый простой способ — посмотреть на вводной автомат в вашем электрощитке. Если он двухполюсный (для однофазной сети) или четырехполюсный (для трёхфазной) — это ваша первая подсказка. Также можно посмотреть на счётчик электроэнергии, где обычно указывается тип сети.

2. Узнайте выделенную мощность на квартиру или дом.
Это критически важный параметр. Если на вашу квартиру выделено 5 кВт, а вы хотите установить плиту мощностью 7-9 кВт, вводной автомат будет постоянно выбивать. Уточнить выделенную мощность можно в вашей управляющей компании или у поставщика электроэнергии.​

3. Проверьте наличие и состояние заземления.
Заземление — это ваша безопасность. В современных домах используется система заземления TN-S или TN-C-S, где в щитке есть отдельная шина для заземляющего провода (PE). В старых домах с системой TN-C отдельного заземления нет, и подключать плиту без модернизации сети запрещено и смертельно опасно. Подключать заземляющий контакт к трубам отопления или водопровода — грубейшая ошибка.​

Какой кабель, автомат и УЗО нужны для электроплиты?

Электроплита всегда подключается через отдельную линию от электрощитка. Это требование ПУЭ и здравого смысла. Нельзя «вешать» плиту на одну линию с розетками кухни или освещением.​

Выбор кабеля
Главное правило: для стационарной прокладки от щитка до розетки или клеммной коробки используется только медный кабель. Оптимальным выбором является кабель марки ВВГнг-LS — он не распространяет горение и выделяет мало дыма при плавлении.

Выбор автомата и УЗО
Защитная автоматика — это мозг вашей электросети. Экономить на ней нельзя. Выбирайте продукцию проверенных брендов, таких как Legrand, Schneider Electric или ABB.

• Автоматический выключатель (автомат): Защищает кабель от перегрузки. Его номинал подбирается под сечение кабеля.
• Устройство защитного отключения (УЗО) или дифавтомат: Защищает человека от удара током. Номинал УЗО должен быть на ступень выше номинала автомата (например, автомат 32 А, УЗО — 40 А), а ток утечки — 30 мА.​

Для удобства мы свели основные параметры в таблицу, чтобы вы могли легко выполнить расчет сечения кабеля по мощности и подобрать автомат.​

Таблица: Выбор кабеля и автомата для однофазной сети (220В)

[Место для изображения 1. Alt-текст: «Медный кабель ВВГ 3х6 и двухполюсный автомат на 32А для правильного подключения электрической плиты.»]

Как выбрать и установить силовую розетку?

Обычная бытовая розетка на 16 А не выдержит нагрузку от электроплиты. Для этой цели используются специальные силовые розетки, рассчитанные на ток 32 А или 40 А.​

• Тип розетки: Для однофазной сети нужна трёхконтактная розетка (фаза, ноль, земля). Для трёхфазной — пятиконтактная (три фазы, ноль, земля).
• Материал: Корпус розетки должен быть выполнен из качественного, негорючего пластика. Отдавайте предпочтение известным производителям.
• Монтаж: Розетка устанавливается на стену на высоте 20-30 см от пола. Важно обеспечить надежное крепление и плотное прилегание к стене.

Альтернатива розетке: подключение напрямую
Для стационарных плит (не передвигаемых) часто используется подключение напрямую через клеммную колодку. Кабель от щитка заводится непосредственно в клеммник на задней стенке плиты. Этот способ считается более надежным, так как исключает одно потенциально слабое звено — розеточное соединение.​

Схемы подключения электроплиты: 220 и 380 Вольт

На задней стенке плиты под небольшой крышкой находится клеммная колодка. Рядом с ней всегда есть наклейка со схемами подключения для разных типов сетей. Главный инструмент здесь — медные перемычки, которые обычно идут в комплекте.

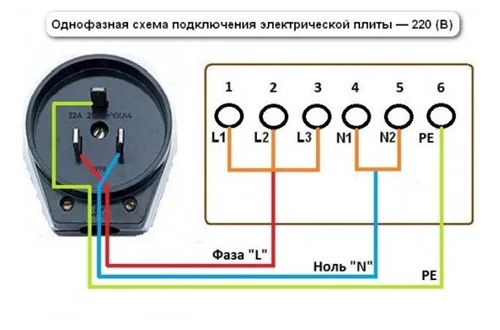

1. Подключение к однофазной сети (220 В):
Это самая распространенная схема.

• Действия:
  1. Установите медную перемычку между клеммами L1, L2 и L3.
  2. Установите вторую перемычку между клеммами N1 и N2.
  3. Подключите фазный провод (коричневый или черный) от вашего кабеля к любой из клемм L1, L2 или L3.
  4. Подключите нулевой провод (синий) к любой из клемм N1 или N2.
  5. Подключите заземляющий провод (желто-зеленый) к клемме заземления (обозначается значком PE или ⏚).​

2. Подключение к трёхфазной сети (380 В) по схеме «Звезда»:

• Действия:
  1. Установите перемычку только между нулевыми клеммами N1 и N2.
  2. Подключите три фазных провода (L1, L2, L3) от кабеля к соответствующим клеммам на колодке.
  3. Подключите нулевой провод (синий) к объединенным клеммам N.
  4. Подключите заземляющий провод (желто-зеленый) к клемме PE.​

Важный нюанс: затяжка контактов
Слабый контакт — главная причина нагрева и возгорания. Все винты на клеммах нужно затягивать плотно, но без фанатизма, чтобы не сорвать резьбу. После затяжки попробуйте аккуратно пошевелить провод в клемме — он должен сидеть мёртво.​

ТОП-8 ошибок при самостоятельном подключении

Проверьте себя. Даже одна из этих ошибок может свести на нет всю работу и создать опасную ситуацию.

1. Использование алюминиевого кабеля. Запрещено. Только медь.​
2. Неправильный выбор сечения кабеля. Экономия на сечении приводит к перегреву провода.​
3. Подключение плиты без отдельного автомата. Вся линия должна быть выделенной.​
4. Соединение нуля (N) и заземления (PE) в розетке. Это приводит к постоянному срабатыванию УЗО. Подробнее о том, как выбрать УЗО и дифавтомат для квартиры, читайте в нашем блоге.​
5. Использование обычной розетки на 16А. Она неминуемо расплавится.​
6. Отсутствие заземления или «заземление» на трубы. Смертельно опасно.​
7. Слабая затяжка контактов в клеммах. Причина 90% проблем с нагревом.​
8. Игнорирование схемы на корпусе плиты. У разных производителей (Bosch, Gorenje, Electrolux, Hansa и др.) схемы могут немного отличаться. Всегда следуйте инструкции.​​

Первое включение и проверка

Все провода подключены, розетка установлена, автомат в щитке включен. Не торопитесь сразу готовить.

1. Проверьте напряжение. С помощью мультиметра убедитесь, что напряжение на контактах розетки соответствует норме (220-240 В).​
2. Включите плиту на минимальную мощность. Включите одну конфорку на самый слабый режим на 1-2 минуты. Посторонних звуков (треск, гудение) или запаха горелой пластмассы быть не должно.​
3. Проверьте все режимы. Поочередно включите все конфорки и духовку на разных режимах мощности. Убедитесь, что всё работает корректно, а автомат в щитке не выбивает.
4. Проверьте нагрев вилки и розетки. После 10-15 минут работы плиты на средней мощности, отключите её и осторожно потрогайте корпус вилки и розетки. Они могут быть слегка теплыми, но ни в коем случае не горячими. Горячая вилка — признак плохого контакта.

Если на любом из этапов что-то пошло не так (сработал автомат, появился запах, что-то не включается) — немедленно обесточьте линию и ищите ошибку. Подключение электроплиты — это системный процесс, где важна каждая деталь. Сделав всё правильно один раз, вы обеспечите безопасную и комфортную работу вашей кухни на долгие годы.
